四路、E1收发器，包含连接四路E1的全部功能
| 概述 |
| 完整的数据资料 (PDF, 784kB) |
英文  下载 |
 | | | DS21Q50四E1收发器包含所有用来连接四条E1线路所必需的功能。板上时钟/数据恢复电路将AMI/HDB3 E1波形转换为NRZ串行数据流。DS21Q50可以自动适应从0km至2km长度的E1 22AWG (0.6mm)双绞电缆。该器件可以向75Ω同轴和120Ω双绞线电缆提供规范的G.703波形。片上抖动抑制器(32位或128位可选)可用于发送或接收数据通道。成帧器锁定帧或复帧边界，并监视数据流中的告警信息。该器件包含一组内部寄存器，通过它们用户可以由并行控制端口或串行端口访问并控制器件的工作。该器件完全符合所有最新的E1规范，包括ITU-T G.703, G.704, G.706, G.823, G.732与I.431 ETS 300 011, ETS 300 233与ETS 300 166，以及CTR12和CTR4。 |
| 关键特性 |
|
应用/使用 |
- 四个完整的E1 (CEPT) PCM-30/ISDN-PRI收发器
- 远程与短程线路接口
- 32位或128位无晶振抖动抑制器
- 成帧为FAS、CAS、CCS与CRC4格式
- 4MHz/8MHz/16MHz时钟合成器
- 灵活的系统时钟，在时钟源丢失时可以自动进行信号源切换
- 接收侧具有双帧弹性缓存滑动缓冲器
- 交错式PCM总线工作速度高达16.384MHz
- 可配置为并行和串行端口工作方式
- 检测和产生远端和AIS告警
- 完全独立的发送与接收功能
- 四种独立环回功能
- PRBS发生/检测/误码计数
- 3.3V低功耗CMOS
- 用于双极性和编码违规、CRC4码字错误、FAS字错误以及E位计数的大容量计数器
- 8个附加的用户可配置输出引脚
- 100引脚LQFP封装(14mm)
|
|
|
| 图表 |

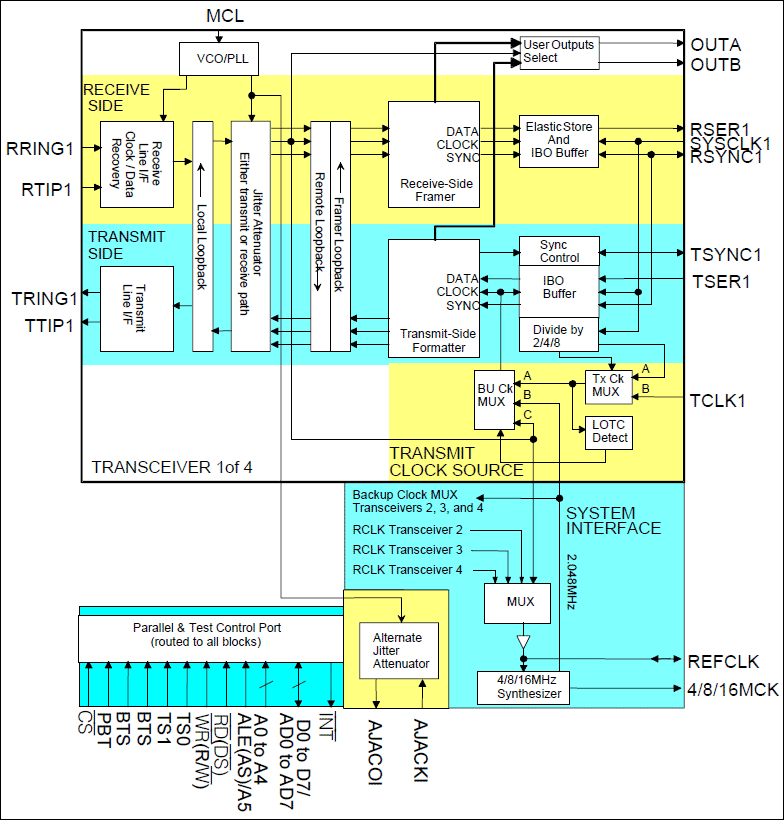

原理框图 |
