IGBT模块电流参数Ic与Tc关系详解
Ic的定义
Ic是极限值，指的是集电极电流(Collector current)，C 表示集电极。Ic的具体含义是集电极最大直流电流(Maximum DC collector current)。本文中的电流规格指的就是Ic，它也是技术手册中常见的参数之一。
Ic是在IGBT 饱和导通的条件下测定的，其值与时间（集电极通过电流的时间）、Tc（集电极温度，即本体散热片的温度）、散热条件、电源电压、环境温度有关。除了Tc，其他条件都是给定的。过去的资料一般给出的都是Tc =25℃时的Ic。显然，工作条件下的功率晶体管，Tc一般都会超过25℃。后来，有厂商给出了Tc＝ 80℃、90℃、100℃、110℃等温度下的Ic，简单表示时将具体的摄氏温度值标在Ic的后面，如IC25、Ic100；或者用@隔开，如Ic@ Tc =250C。
Ic可以用下式进行计算：
注意：因为Ic是未知的，所以VCE(sat）也是未知的。换言之，式中有两个未知数，这在数学上称为迭代算法。为了求得Ic，至少需要两组热阻、结温、散热片温度的数据。
需要说明的是，Ic并不是IGBT集电极可以长期通过的最大电流，散热条件比较理想的也不例外。
2降额因子
在其他条件相同的情况下，Ic与Tc在适用温度范围内大致呈线性关系，Tc每升高1℃Ic下降的值称为降额因子。降额因子并不是一个正式的技术参数，只是行业内的一种习惯用法，因此它一般不会出现在技术手册中，需要我们自己进行计算：
如BUP307，25℃时的Ic为35A，90℃时的Ic为23A，降额因子为
δ=（35-23）/(90-25)≈0.18
知道了δ和Ic25，就大致知道了任意Tc下的Ic值，如BUP307在75℃时的Ic值：
Ic75=35-0.18（75-25）≈26（A）

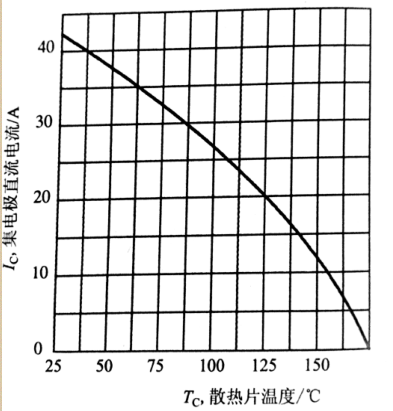

不过，一般的技术手册中都会给出一个曲线图，表明Ic与Tc的变化趋势。如图1所示，曲线略有翘曲。可见，公式的计算结果只是近似值。
图1 Ic与Tc的关系图（H20R1202）
