供应NJM3772(NJM3772FM2-#ZZZ、NJM3772D2)电动机驱动器
型号:NJM3772(NJM3772FM2-#ZZZ、NJM3772D2)
年份:2008
公司:JRC
封装:DIP22/PLCC28
我公司现销售NJM3772FM2-#ZZZ、NJM3772D2这两款,欢迎来电洽淡!
深圳市亨力拓电子有限公司货源电话：0755-83293082 阮先生
NJM3772概要:
NJM3772是步进电动机驱动器，其电路是专门开发用于结合匹配双DAC（数模转换器）NJU39610一起使用的微步进应用。NJM3772包含时钟振荡器（两个驱动器通道公用）、一组比较器和正反器（实现切换控制）和两个带内部回流二极管的H桥。电压供应需求是：+5V用于逻辑电路，+10到+45V用于电动机。每通道的最大输出电流为1000mA。
NJM3772特征:
双斩波驱动器
每通道1000mA的持续输出电流
特别匹配于双DAC NJU39610
封装 (DIP22/PLCC28)

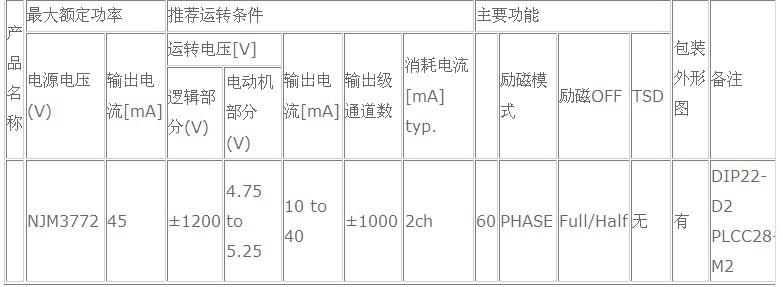

| 产品名称 | 最大额定功率 | 推荐运转条件 | 主要功能 | 包装外形图 | 备注 |
数据表 | ||||||||
| 电源电压(V) |
输出电流[mA] |
运转电压[V] | 输出电流[mA] |
输出级通道数 |
消耗电流[mA] typ. |
励磁模式 |
励磁OFF |
TSD | ||||||
| 逻辑部分(V) |
电动机部分(V) | |||||||||||||
| NJM3772 | 45 | ±1200 | 4.75 to 5.25 | 10 to 40 | ±1000 | 2ch | 60 | PHASE | Full/Half | 无 | 有 | DIP22-D2 PLCC28-M2 | ||

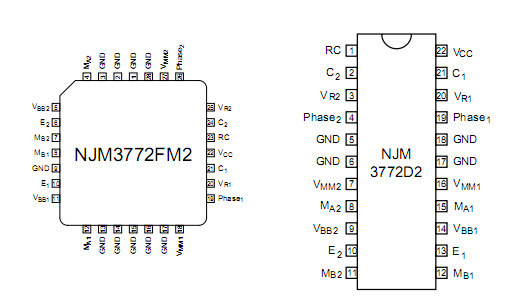

NJM3772图片
