供应NJM3771(NJM3771FM2-#ZZZ、NJM3771D2)电动机驱动器
型号:NJM3771(NJM3771FM2-#ZZZ、NJM3771D2)
年份:2008
公司:JRC
封装:DIP22/EMP24(Batwing)/PLCC28
我公司现销售NJM3771FM2-#ZZZ、NJM3771D2这两款,欢迎来电洽淡!
深圳市亨力拓电子有限公司货源电话：0755-83293082 阮先生
NJM3771概述：
NJM3771是步进电动机驱动器，其电路是专门开发用于结合匹配双DAC（数模转换器）NJU39610一起使用的微步进应用。NJM3771包括时钟振荡器（两个驱动器通道公用的）、一组比较器和正反器（实现切换控制）、两个带内部回流二极管的H桥。电压供应需求是：+5V用于逻辑电路，+10到+45V用于电动机。每通道的最大输出电流为650mA。
NJM3771特征：
双斩波驱动器
每通道650mA输出电流
可选慢／快速电流衰减，以实现更好的高速微步进
特别匹配于双DAC NJU39610

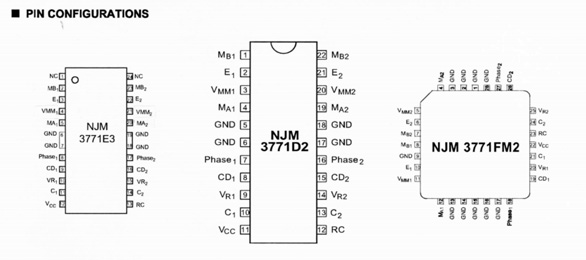

封装分为三种分别是:NJM3771FM2-#ZZZ(PLCC28封装)、NJM3771D2(DIP22封装）NJM3771E3(EMP24封装)

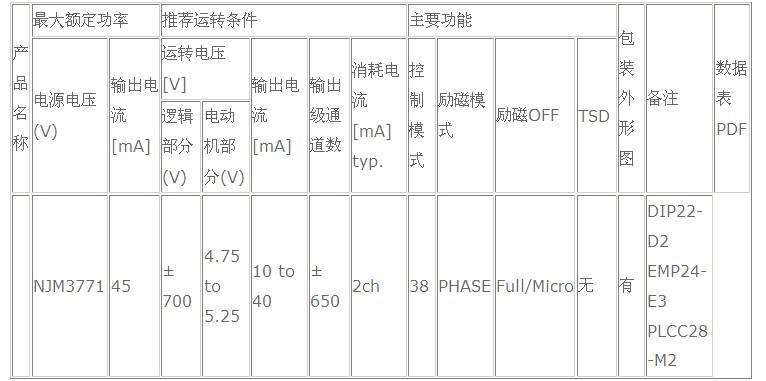

| 产品名称 | 最大额定功率 | 推荐运转条件 | 主要功能 | 包装外形图 | 备注 |
数据表 | ||||||||
| 电源电压(V) |
输出电流[mA] |
运转电压[V] | 输出电流[mA] |
输出级通道数 |
消耗电流[mA] typ. |
控制模式 |
励磁模式 |
励磁OFF |
TSD | |||||
| 逻辑部分(V) |
电动机部分(V) | |||||||||||||
| NJM3771 | 45 | ±700 | 4.75 to 5.25 | 10 to 40 | ±650 | 2ch | 38 | PHASE | Full/Micro | 无 | 有 | DIP22-D2 EMP24-E3 PLCC28-M2 | ||
该NJM3771是一个步进电机驱动器，该电路特别是发达国家使用的微应用与匹配的双数模转换器（数字到模拟转换） NJU39610该NJM3771包含一个时钟振荡器，这是双方的共同驱动渠道;了一套比较器和触发器imple menting开关控制;
NJM3771图片
