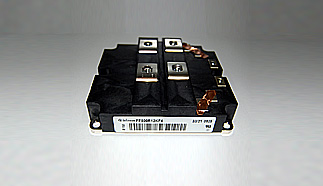

供应EUPEC/英飞凌FZ1600R17KF6C-B2 IGBT模块
型号:FZ1600R17KF6C-B
厂家:EUPEC/英飞凌
电汉:1600A
封装:IHM130
想了解更多详情，欢迎来电咨询!
深圳市亨力拓电子有限公司货源电话：0755-83293082 阮先生
用于控制、调节和开关目的的功率半导体需要更高的电压和更大的电流。功率半导体的开关动作受栅极电容的充放电控制。而栅极电容的充放电通常又受栅极电阻的控制。通过使用典型的+15V控制电压（VG(on)），IGBT导通，负输出电压为-5 …-8…-15V时，IGBT关断。IGBT的动态性能可通过栅极电阻值来调节。栅极电阻影响IGBT的开关时间、开关损耗及各种其他参数，从电磁干扰EMI到电压和电流的变化率。FZ1600R17KF6C-B2因此栅极电阻必须根据具体应用的参数非常仔细地选择和优化。
每个IGBT开关特性的设定可受外部电阻RG的影响。由于FZ1600R17KF6C-B2的输入电容在开关期间是变化的，必须被充放电，栅极电阻通过限制导通和关断期间栅极电流（IG）脉冲的幅值来决定充放电多长时间（见图1）。由于栅极峰值电流的增加，导通和关断的时间将会缩短且开关损耗也将会减少。FZ1600R17KF6C-B2减小RG(on)和RG(off)的阻值会增大栅极峰值电流。当减小栅极电阻的阻值时，需要考虑的是当大电流被过快地切换时所产生的电流随时间变化特性di/dt。电路中存在杂散电感在IGBT上产生大的电压尖峰。这一效果可在图2所示的IGBT关断时波形图中观察到。图中的阴影部分显示了关断损耗的相对值。集电极-发射极电压上的瞬间电压尖峰可能会损坏IGBT，特别是在短路关断操作的情况下，因为di/dt比较大。可通过增加栅极电阻的值来减小Vstray。因此，消除了由于过电压而带来的IGBT被损毁的风险。快速的导通和关断会分别带来较高的dv/dt和di/dt，因此会产生更多的电磁干扰（EMI），从而可能导致电路故障。表1显示不同的栅极电阻值对di/dt的影响。

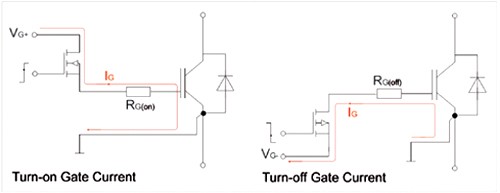

图1 导通、关断/栅极电流

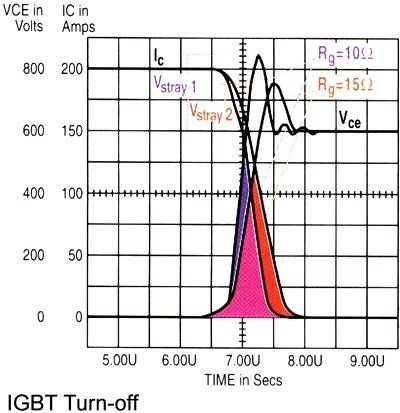

图2 IGBT关断
