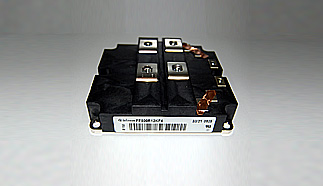

EUPEC原装1单元FZ1200R12KE3 大功率IGBT模块现货供应
品牌:EUPEC(英飞凌/欧派克)
型号:FZ1200R12KT3
封装:130 mm
电压:1200（V）
饱和压降:1.7V
想了解更多详情，欢迎来电咨询!
深圳市亨力拓电子有限公司货源电话：0755-83293082 阮先生
1 IGBT的工作特性
IGBT是一种电压型控制器件，它所需要的驱动电流与驱动功率非常小，可直接与模拟或数字功能块相接而不须加任何附加接口电路。IGBT的导通与关断是由栅极电压UGE来控制的，当UGE大于开启电压UGE(th)时IGBT导通，当栅极和发射极间施加反向或不加信号时，IGBT被关断。
IGBT与普通晶体三极管一样，可工作在线性放大区、饱和区和截止区，其主要作为开关器件应用。在驱动电路中主要研究IGBT的饱和导通和截止两个状态，使其开通上升沿和关断下降沿都比较陡峭。
2 IGBT驱动电路要求
在设计IGBT驱动时必须注意以下几点。
1)栅极正向驱动电压的大小将对电路性能产生重要影响，必须正确选择。当正向驱动电压增大时，．IGBT的导通电阻下降，使开通损耗减小；但若正向驱动电压过大则负载短路时其短路电流IC随UGE增大而增大，可能使IGBT出现擎住效应，导致门控失效，从而造成IGBT的损坏；若正向驱动电压过小会使IGBT退出饱和导通区而进入线性放大区域，使IGBT过热损坏；使用中选12V≤UGE≤18V为好。栅极负偏置电压可防止由于关断时浪涌电流过大而使IGBT误导通，一般负偏置电压选一5V为宜。另外，IGBT开通后驱动电路应提供足够的电压和电流幅值，使IGBT在正常工作及过载情况下不致退出饱和导通区而损坏。
2)FZ1200R12KE3快速开通和关断有利于提高工作频率，减小开关损耗。但在大电感负载下IGBT的开关频率不宜过大，因为高速开通和关断时，会产生很高的尖峰电压，极有可能造成IGBT或其他元器件被击穿。
3)选择合适的栅极串联电阻RG和栅射电容CG对IGBT的驱动相当重要。RG较小，栅射极之间的充放电时间常数比较小，会使开通瞬间电流较大，从而损坏IGBT；RG较大，有利于抑制dvce／dt，但会增加IGBT的开关时间和开关损耗。合适的CG有利于抑制dic／dt，CG太大，开通时间延时，CG太小对抑制dic／dt效果不明显。
4)当 FZ1200R12KE3 IGBT关断时，栅射电压很容易受IGBT和电路寄生参数的干扰，使栅射电压引起器件误导通，为防止这种现象发生，可以在栅射间并接一个电阻。此外，在实际应用中为防止栅极驱动电路出现高压尖峰，最好在栅射间并接两只反向串联的稳压二极管，其稳压值应与正负栅压相同。
